Пневмоцилиндры: движение - это просто.

В современном мире нелегко найти какую-либо область промышленности, в которой не использовали сжатый воздух. В металлообрабатывающих, линиях по сбору автомобилей, металлургических прокатных станах, химическом производстве, оборудовании для тестирования, строительной технике, кузнечнопрессовом оборудовании, электронных платах и компонентов – везде применятся пневмооборудование. В большинстве исполнительных механизмов линейного перемещения, которые приводят в движение рабочие органы оборудования, используют пневмоцилиндры.

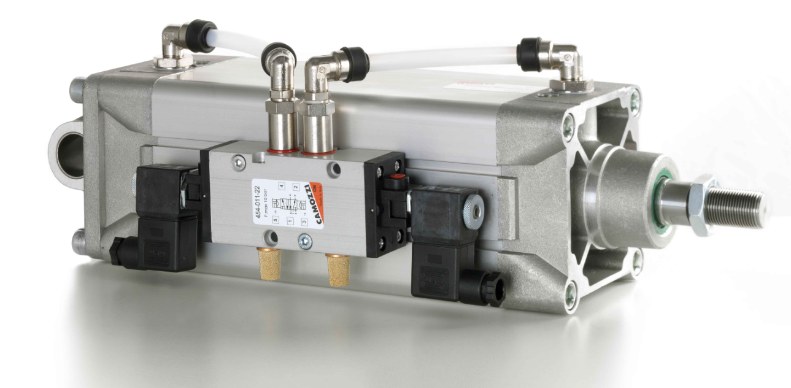

Поршневые пневматические цилиндры предназначены для использования сжатого воздуха для преобразования его энергии в возвратно-поступательные движения. При подачи сжатого воздуха в любую полость пневмоцилиндра, соединяя противоположную полость с атмосферой, поршень жестко соединенный со штоком перемещаются, создавая при этом тянущее или толкающее усилие.



Пневмоцилиндры разделяют на приводы двухстороннего и одностороннего действия, с двухсторонним (проходным) и односторонним штоком. В пневматических цилиндрах одностороннего действия поршень перемещается под действием сжатого воздуха, но только в одну сторону, так как воздух подается только с одной стороны. Возврат же поршня осуществляется при помощи возвратной пружины либо внешними силами. В отличие от одностороннего пневмоцилиндра, в пневмоприводах двухстороннего действия шток перемещается как в прямом, так и в обратном направлениях. В таких цилиндрах и обратный, и прямой ход будут рабочими. Однако, сила, которую развивает пневмоцилиндр двустороннего действия на обратном ходу, меньше силы, которое он развивает при прямом ходе.

Подавляющее большинство пневматических цилиндров имеют специальное демпфирующее устройство, которое предотвращает удар по крышке цилиндра, когда поршень находится в конце хода. Дросселирование воздуха (то есть создание сопротивления) используется для торможения.

Пневмоцилиндры комплектуются магнитным кольцом, которое определяет положение поршня. Отдельно всегда можно заказать герконовые датчики положения или датчики холла. Такие датчики положения крепятся непосредственно в паз гильзы пневмоцилиндра (если гильза профильная) или на круглой стяжке пневматического цилиндра при помощи установочных винтов. Может быть применен и светодиод для индикации работы датчика.

Крепление и монтаж пневмоцилиндров производится при помощи стойки опорной, цапфы, фланца с проушиной, лапы торцевой, проставки. А для закрепления штоков применяются вилкообразная и шарнирная головки.
